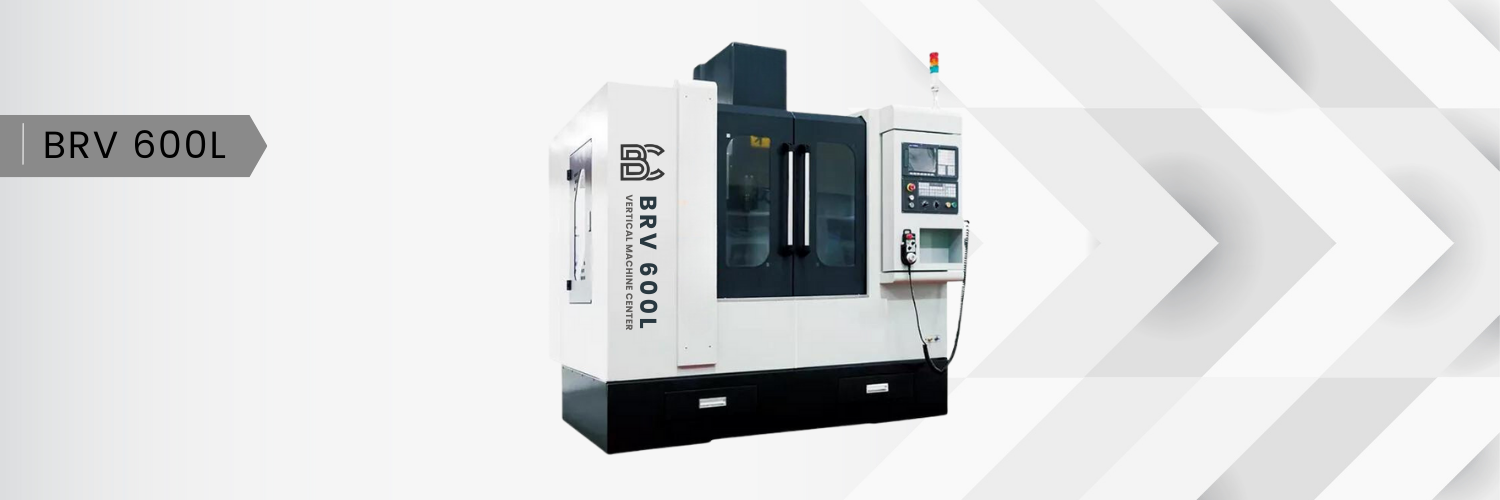

BRV600L
CNC Dik İşleme Merkezi
| BRV 600L | |
| İŞ TABLASI | |
| İş Tablası Ölçüsü (UxG) | 800x400mm |
| T-Kanal Ölçüsü | 3-14x100mm |
| Tabla Yük Kapasitesi | 300kgs |
| HAREKETLER | |
| X/Y/Z Eksen Hareketi | 600/400/450mm |
| İŞLEME ARALIĞI | |
| İş Mili Merkezinden Sütuna | 550mm |
| İş Mili Burnundan Tabla Yüzeyine Olan Mesafe | 100-550mm |
| İŞ MİLİ | |
| İş Mili Koniği | BT40 |
| İş Mili Gücü | 5.5kw |
| Maksimum İş Mili Hızı | 8000rpm |
| BESLEME | |
| Maksimum Besleme Hızı | 10m/min |
| Anlık Besleme Hızı | 30/30/25m/min |
| BALL SCREW | |
| X/Y/Z eksen ball screw | 3210 |
| TAKIM MAGAZİNİ | |
| Takım Magazin Kapasitesi | 12T/16T(optional) |
| Maksimum Takım Boyu | 300mm |
| Takım Değiştirme Süresi | 7s/2.5s |
| HASSASİYET | |
| Pozisyonlama Hassasiyeti (X/Y/Z) | ±.0.005mm |
| Tekrar Pozisyonabilirlik Hassasiyeti (X/Y/Z) | ±.0.003mm |
| MAKİNA VERİLERİ | |
| Makina Ölçüleri (UxGxY) | 1900x1700x2240mm |
| Makina Ağırlığı | 3500kgs |
VMC600L CNC Vertical Machining Center 3 Axis Linear Guideway
All 3axis use class C3 precision screw,match up the nut preloading and screw prestretched,preeliminate backlash and temperature rise,so that the machine can achieve stability of the positioning and repeatability accuracy.Besides,the X/Y/Z axis use precision linear rails to ensure the control of the positioning accuracy and processing errors,so that the machine can have high accuracy and long working life.
Standart Ekipmanlar
Servo motor spindle BT40, 7Kw, s=10000rpm
worktable size:400x800mm; X/Y/Z: 600X400X450mm,
umbrella type ATC: 12T, X/Y/Z Linear guideway
